1  概述

    1.1  主要用途及适用范围

    通信管理机作为自动化系统中整个通信网络的专用前置机，直接连接保护装置，并完成向DCS、ECS及NCS等的转发；是集保护运行状态监视、信息集中、通信转发、通信路由等功能于一体的枢纽设备。因此保护管理机的性能会直接影响到整个自动化系统的性能及构架模式。 从而不同地方有不同要求。因而HD170通信管理机有两种配。

    一种以高性能32位ARM为核心处理器，ARM处理器以其高性能低功耗的特性成为目前应用**泛的32位嵌入式处理器。 这两种都以嵌入式Linux为操作系统的通信管理装置。嵌入式Linux秉承了开放的Linux的诸多**性能，并经过精心优化和裁减，形成了一个高度优化的、代码紧凑的系统从而更加适用于嵌入式设备。

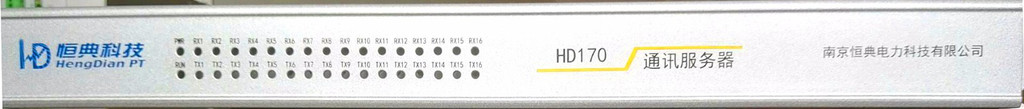

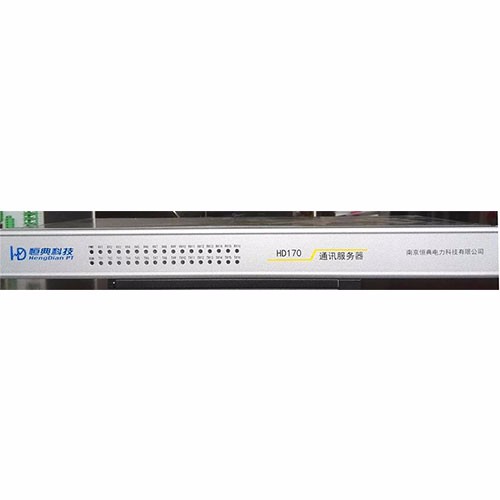

    HD170型数字式通信管理机是一种具有多接口、多协议及可扩充性强等特点的高可靠性嵌入式通信管理机。取消了以往工控机的风扇、硬盘等机械运转器件。此设计比工控机更适合于应用在强烈震动或多尘的工业现场，可靠性更高,。

    1.2  基本功能及技术特点

       a、数据传送

    1、模拟量测量综合误差     ≤ 0.5%

    2、电网频率测量误差       ≤ 0.01Hz

    3、站内事件顺序记录分辨率 ≤ 1ms

    4、遥测信息响应时间（从I/O输入端至远动通信装置出口） ≤3s

    5、遥信变化响应时间（从I/O输入端至远动通信装置出口） ≤2s

    6、控制命令从生成到输出的时间 ≤ 1s

    7、控制操作正确率  =  **

    8、遥控动作成功率 ≥ **

    9、事故时遥信年正确动作率 ≥ **

    10、系统可用率 ≥ **

    11、系统平均故障间隔时间（MTBF） ≥ 50000h

    12、电力系统故障10s内CPU平均负荷率   ≤ 50%

    13、电力系统故障10s内监控系统网络平均负荷率 ≤ 50%

    14、GPS对时精度 ≤ 1ms

    b、站内通信

    2 系统提供以太网口、串行口（232/485）

    2 直接间隔设备通信。

    c、控制操作：

    2 提供控制接口功能。

    d、数据监视：

    2 提供变电站的实时数据监视功能。包括模拟量、数字量、电能量、事件告警等。

    2 提供变电站的运行工况的监视功能。

    e、远动功能：

    2 提供多个调度通信接口，数目不受软件的限制。

    2 支持多种调度通信规约，包括：CDT、DISA、103、IEC60870-5-101、IEC60870-5-104、61850等。

    2 提供规约转换功能。

    2  技术性能及指标

    2.1装置电源

    额定电压：单相220V或者110V

    允许偏差：-20%～+15%；

    频率： 50Hz 允许偏差：±5％

    2.2 绝缘性能

    2.2.1绝缘电阻

      电源输入与机壳之间、隔离回路与机壳之间，绝缘电阻不低于100MΩ（500V兆欧表）

    2.2.2介质强度



被试回路	额定绝缘电压(V)	试验电压(V)
电源回路－外壳	60＜U≤250	2000
通信接口回路－外壳	≤60	500

    2.2.3 冲击电压试验

    在正常试验大气条件下，装置的电源输入回路应能承受1.2/50μs的标准雷电波的短时冲击电压。电源回路开路试验电压5KV,通讯卫接口回路开路试验电压1KV。

    2.3 耐湿热性能

    装置能承受GB/T 2423.9规定的湿热试验。

    2.4 电磁兼容性(EMC)

    2.4.1高频干扰

    装置能承受GB/T 14598.13-1998中规定的严酷等级为3级的高频干扰。

    2.4.2 静电放电

    装置能承受GB/T 14598.14-1998中规定的严酷等级为3级的静电放电。

    2.4.3 快速瞬变干扰

       装置能承受GB/T 14598.10-1998中规定的严酷等级为3级的快速瞬变干扰。

    2.4.4 浪涌干扰

       装置能承受GB/T 17626.5-1997中规定的严酷等级为3级的浪涌干扰。

    2.4.5 工频磁场抗扰度

    装置能承受GB/T 17626.8-1998中规定的严酷等级为5级的工频磁场干扰。

    2.5振动

    2.5.1装置能承受GB/T 11287-2000中规定的严酷等级为I级的振动响应试验。

    2.5.2装置能承受GB/T 11287-2000中规定的严酷等级为I级的振动耐久试验。

    3系统软件

    本设备主要用于电厂、变电站等设备通讯、将各种保护信息汇集处理再上传至DCS、ECS及NCS等系统。而且用户使用量大，用户现场维护人员主要对硬件设备维护精通，不能很好对软件进行维护。而本设备现场使用量大，这**要求设备软件要少维护，减少维护成本。这**需要通信服务器安装简易，用户只需进行硬件维护。

    3.1软件系统组成

    硬件：

    (A ) ARM微处理器的主板:

    ·  1G内存，4GFlash存储,主频800M

    ·  16个串口

    ·  4个100/1000M以太网口





    软件：

    系统软件：嵌入式Linux.。

    应用软件：标准C语言编写。

    工具软件：VC++编写，运行在WINDOWS下
